IS GeoStrati - IS GS



Single Image





Analisi dei risultati delle prove penetrometriche

IS GeoStrati è il software per l'interpretazione numerica e la rappresentazione grafica dei risultati delle prove S.P.T. (Standard Penetration Test), D.P. (Dynamic Probing) e C.P.T. (Cone Penetration Test) eseguite in sito.



L'utilizzo del programma è intuitivo, si può accedere ad ogni comando tramite il menu principale o dalle icone presenti sulla barra degli strumenti o dal menu contestuale tramite il tasto destro del mouse.
Il programma ha al suo interno un cad dedicato, il MiniCad, che disegna la stratigrafia, consentendo la scelta della retinatura tra più di 60 disponibili, le sue quote e rappresenta la falda o le falde eventualmente presenti. Parallelamente è esemplificato l'andamento delle tensioni verticali totali, verticali efficaci e della pressione idrostatica; infine è riportato l'andamento dei dati della prova. Entrambi i grafici sono interrogabili con il doppio click del mouse che farà comparire il valore e la quota del punto selezionato, espressi nell'unità di misura scelti dall'utilizzatore.



Il programma esegue il calcolo dei parametri geotecnici del terreno, in particolare di:
- densità relativa
- angolo di resistenza al taglio
- modulo elastico
- modulo di taglio
- coesione non drenata
- potenziale di liquefazione
- velocità onde di taglio
- grado di sovraconsolidazione



Per determinare tali valori sono disponibili numerose correlazioni, ricavate da letteratura tecnica, l'utilizzatore può scegliere quale di queste applicare anche grazie alle indicazioni fornite circa la compatibilità con il terreno o con il tipo di strumento.
I risultati sono rappresentati graficamente, in funzione della profondità, tramite istogrammi colorati, salvabili come immagini, o sotto forma di tabelle, esportabili in Excel®. I risultati ottenuti sono calcolati ad un passo scelto dall’utilizzatore, a centro strato o ancora si ha un valore medio dell'intero strato.

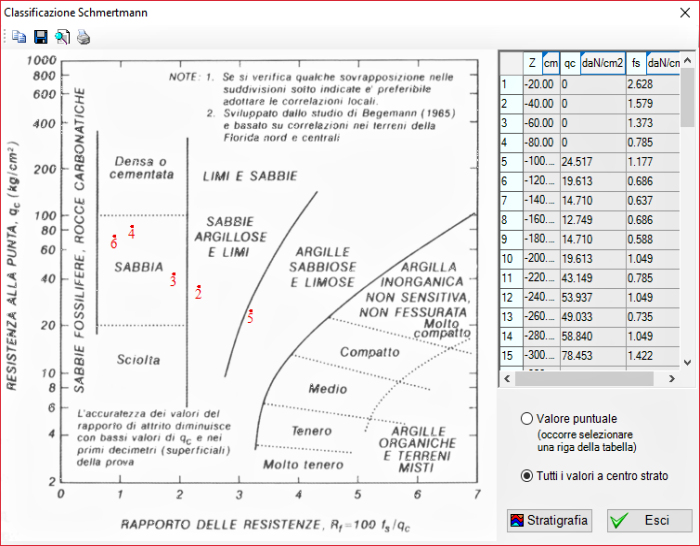

Per quanto riguarda la prova C.P.T. è possibile utilizzare le classificazioni di Begemann, Schmertmann, Douglas & Olsen e Robertson, e ricavare in automatico la stratigrafia.



Nel caso di prova dinamica continua sono previsti diversi strumenti: DPL, DPH, DPSH, Agi - Meardi e Medio leggero 30-20 o DL=30; è, inoltre, possibile definire un penetrometro "utente" avente le caratteristiche volute dall'utilizzatore, che dovrà fornire i parametri di correlazione con la prova S.P.T.



Per ogni tipo di prova è disponibile un modello che riporta l'andamento stratigrafico e la rappresentazione dei dati misurati; in aggiunta un altro grafico riporta i valori ottenuti di densità relativa ed angolo d'attrito.



IS GeoStrati permette la redazione automatica di una relazione estremamente completa, in formato apribile da Word®.
La stratigrafia è stampabile direttamente dalla pagina principale secondo la scala e le opzioni grafiche scelte dall'utente.
