AGGIORNAMENTI RELEASE 12



IS MC - IS Muri:

In IS Muri è consentita la definizione di un materiale di riempimento sopra la mensola di fondazione di monte, con effetto sui calcoli delle spinte in particolare in caso di terreni rimaneggiati (aventi grado di compattazione minore e quindi maggiormente "spingenti") o più pesanti (che vanno quindi a dare un contributo positivo alla stabilità dell'opera di sostegno).
Questo terreno è rappresentato anche nel visualizzatore tridimensionale, completamente riscritto e compatibile con il sistema operativo Windows 7.

È stato introdotto un nuovo materiale muratura, per rappresentare muri a gravità (in pietrame/laterizio/altro); è possibile definire un muro interamente in muratura, oppure con fusto in muratura e fondazione in c.a.
Per quanto riguarda i casi di carico vi è la possibilità di inserire azioni di tipo eccezionale (ad esempio urti) e la rimozione in automatico della combinazione GEO quando non necessaria.
È stata modificata la funzione di spostamento delle armature, ora consente di mantenere il comando attivo per spostamenti successivi su ferri diversi, senza dover richiamare la funzione più volte; è stata aggiunta la possibilità di inserire separatamente i ferri nel fusto e in fondazione.





IS PF - IS Paratie:

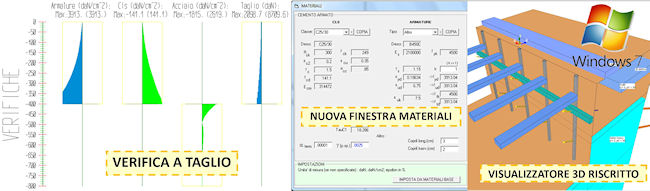

È stata aggiunta la verifica a taglio per le sezioni a c.a. a s.l.u.!
È stato inserito un nuovo pannello dei materiali, avente le seguenti caratteristiche:
- è aggiornato alle NTC 2008 (nuove classi per il calcestruzzo e nuove tipologie di acciaio)
- importa i "materiali base" del lavoro corrente
- gestisce i calcoli alle tensioni ammissibili e agli stati limite ultimi
È stato completamente riscritto il visualizzatore tridimensionale, ora compatibile con il sistema operativo Windows 7.



Novità IS Palificate aggiornamento release 11



CAD 3D Struttura e Pilastri:

Nel CAD 3D Struttura la voce "Gestione parametri instabilità" (per il calcolo della luce libera di inflessione) è stata spostata nel menu "Calcolo", le relative schede vengono utilizzate dal modulo "Pilastro" e, come in precedenza, per la verifica delle aste in acciaio.
In Pilastri nella verifica di instabilità vengono usate le schede impostate nel CAD 3D Struttura alla voce "Calcolo --> Gestione parametri instabilità".



Novità IS Palificate aggiornamento release 11



IS MS - IS Mensola:

In IS Mensola sono stati aggiornati i materiali (calcestruzzo e acciaio) alle norme alle NTC 2008 e è stata aggiunta la tipologia "utente", che consente di personalizzare le caratteristiche.
È stato completamente riscritto il visualizzatore tridimensionale, ora compatibile con il sistema operativo Windows 7.





IS PT - IS Plinti:

È stato completamente riscritto il visualizzatore tridimensionale, ora compatibile con il sistema operativo Windows 7.



DW12 - Murature portanti:

È stato completamente riscritto il manuale utente per il modulo Murature portanti che descrive il metodo di calcolo utilizzato e le sue ipotesi di base, approfondisce l'argomento pushover e dà informazioni utili per l'impiego di materiali FRP. Tale documento completa quanto già presente nella funzione di Help in linea del programma che fornisce la descrizione del funzionamento di ogni comando. L'Help in linea è sempre disponibile all'interno del CAD 3D Struttura.

E' stata introdotta una
nuova disposizione dei rinforzi
per eccessivo sforzo normale centrato: quella per confinamento di elementi strutturali in muratura sottoposti a prevalente sollecitazione di sforzo assiale. Si calcola l’incremento di resistenza dato da tessuti applicati sul contorno come fasciatura esterna continua (ricoprimento) o discontinua (cerchiatura).

Viene preso in conto l'effetto dei rinforzi longitudinali sulla resistenza a taglio nei rinforzi per pressoflessione e taglio nei pannelli tozzi: i rinforzi longitudinali, modificando la distribuzione delle tensioni normali sulla sezione, aumentano il contributo attritivo della muratura alla resistenza a taglio.



STAMPE EXCEL:

È stata completamente rinnovata questa utility gratuita per la stampa delle sollecitazioni sulle aste e sui nodi su file .xls. Le maggiori novità introdotte sono le seguenti:
- selezione per progressive iniziali/finali
- opzione MINIMI/MASSIMI
- selezione aste per "Gestione descrizioni"



IS GP - IS GeoPendii:

È stato aggiornato il metodo di calcolo della stabilità di "Janbu semplificato" per tener conto anche degli effetti dei carichi e del sisma.
