Cemento armato - strutture esistenti

Le verifiche di resistenza del nodo in cemento armato si specializzano per le strutture esistenti secondo quanto previsto dalla Circolare 2019 al paragrafo C8.7.2.3.5, e vengono richieste solo per i nodi non interamente confinati.
Nel programma viene generata una relazione di calcolo, e la visualizzazione delle verifiche avviene "per semafori", ossia rosso non verificato e verde verificato, in modo del tutto analogo a quanto previsto per le strutture nuove.

Nuova funzione: incremento del grado di svincolo dei pilastri
Questa funzione è pensata espressamente per le strutture esistenti, consente di incrementare, della percentuale voluta, il grado di svincolo a momento M_yy e M_zz dei pilastri non verificati.
Viene lanciata dalla finestra di "Esplora progetto" del menù C.A. del CAD 3D Struttura tramite il tasto "Incrementa svincoli pilastri".
A differenza di simili procedure, previste per le murature, non fa partire una procedura iterativa, ma richiede che venga esplicitamente effettuato il calcolo delle sollecitazioni e dei casi di verifica.

La funzione "Confinamento" permette ora il calcolo della duttilità sezionale anche per forme circolari, con presa in conto dell'aumento di resistenza e deformazione ultima del calcestruzzo in base alla quantità di staffatura.

DW12 - Murature portanti

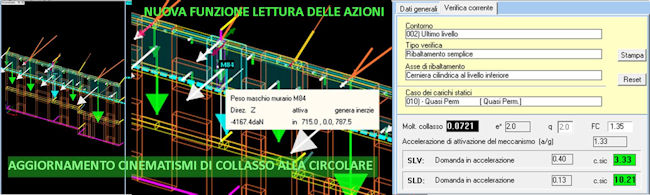

Sono state apportate delle modifiche nel modulo "cinematismi di collasso" per il pieno recepimento della Circolare 2019. La circolare, nei paragrafi C8.7.1.2.1 e seguenti dedicati ai meccanismi di corpo rigido in murature esistenti, ha apportato importanti cambiamenti nella correlazione fra il moltiplicatore dei carichi inerziali, che porta all'innescarsi del cinematismo nel solido oggetto di studio, e l'accelerazione ad esso corrispondente. Più in dettaglio l'accelerazione di attivazione del meccanismo è ora correlata al moltiplicatore a₀ dei carichi inerziali dall'espressione: a_Z,SLD = a₀/e*FC. Questa accelerazione va confrontata con l'accelerazione agente sul solido in esame nello Stato Limite di Danno, in quanto lo SLD viene ora identificato con lo stato limite di attivazione del meccanismo. L'accelerazione agente sul solido in esame viene calcolata a partire da quella della struttura globale, con correzioni dovute al fatto che l'oggetto di studio è una sottostruttura posta ad una certa quota.
Nella verifica a Stato Limite Ultimo si utilizza, invece, un fattore di comportamento q, e l'accelerazione di attivazione del meccanismo viene confrontata con un'accelerazione calcolata a partire da quella dello SLV della struttura stessa.


La voce "Informazioni –> Azione" è attiva nell'ambiente "Verifica corrente" consente, cliccando sulla singola azione, di far comparire tutte le informazioni ad essa relative, e di evidenziare la voce ad essa corrispondente nella tabelle di verifica, in modo da poter effettuare eventuali modifiche in modo veloce.

Volte a vela

È disponibile il nuovo tasto "VELA" che corrisponde a una nuova funzione per la generazione di mesh per le volte a vela. L'input è simile alla funzione "Genera mesh per volta" dell'ambiente grafico CAD 3D Struttura, nata invece per volte a crociera e a padiglione.
La funzione "VELA" gestisce volte con pianta anche irregolare, con input delle coordinate X,Y e Z dei punti di appoggio e di colmo. Una volta generata la mesh, questa può essere caricata nell'ambiente grafico tramite il file "Cupola.GRF", e gli si può assegnare uno spessore con la funzione "Gusci –> Gestione spessori –> Assegna su mesh pre-esistente".

DW1 - CAD 3D Struttura

Oltre ai nuovi controlli nel check database, che vanno ora a coinvolgere anche la gestione del progetto del cemento armato, è disponibile una nuova tool bar che riassume i comandi generici di gestione dei risultati:
- Scelta casi/condizioni
- Reset risultati
- Visualizza le scale colorimetriche di tutti i risultati a video
- Nascondi tutte le scale colorimetriche

È stato aggiunto il carico di solaio nel riferimento locale, cioè in direzione perpendicolare al piano del solaio stesso ( utile ad es. per carico vento su falda).

DW8 - Piastre e setti

VERIFICA GUSCI
È stata inserita un'opzione per la visualizzazione sintetica di tutti i gusci non verificati, o per Stati Limite Ultimi o per Stati limite di Esercizio, in modo da facilitarne l'individuazione ed il controllo.
I gusci non verificati saranno facilmente riconoscibili perché hanno disegnato al loro interno un pallino rosso.
La voce per attivarli si chiama "Evidenzia non verificati".

DW14 - Trave continua

Nel programma per la verifica delle travi è stata aggiunta una nuova opzione per la gestione dei minimi di armatura del capitolo 7 delle NTC 2018, anche nel caso di strutture non dissipative. L'obiettivo è quello di mantenere i dettagli costruttivi che garantiscono una buona duttilità complessiva anche per strutture non dissipative, dove teoricamente non ne esisterebbe l'obbligo normativo. Si tratta di un'impostazione consigliata, a meno che non sia necessario un estremo risparmio sulle quantità di armatura.
Inoltre è stato inserito un nuovo schema di armatura, utile per le travi di fondazioni con forma a T rovescia, in cui sono previsti dei reggistaffe intermedi.

DW16 - Pilastri

Valutazione della vulnerabilità: partendo dai diagrammi di interazione My-Mz, calcolati asta per asta, si valutano i coefficienti di sicurezza a SLU. Nel programma Pilastri bisogna attivare la casella "DI" nel pannello delle Sollecitazioni Agenti, poi occorre lanciare la funzione "Info –> Vulnerabilità" e cliccare sull'asta da interrogare.
È stata aggiunta un'opzione per la gestione dei minimi previsti dal capitolo 7 (voce presente nei parametri generali di calcolo). L'obiettivo è quello di mantenere i dettagli costruttivi che garantiscono una buona duttilità complessiva anche per strutture non dissipative, dove teoricamente non ne esisterebbe l'obbligo normativo. Si tratta di un'impostazione consigliata, a meno che non sia necessario un estremo risparmio sulle quantità di armatura.

Sezione utente

È stata aggiunta la possibilità di gestire librerie di sezioni esterne, in modo da poter avere un numero maggiore di sezioni disponibili. Inoltre è stata fatta la messa a punto di punti notevoli per le sezioni a C provenienti dal CAD 3D Struttura.

IS MC - IS Muri

Alla versione già disponibile in inglese è stata aggiunta quella in francese, che riguarda sia l'interfaccia che la relazione di calcolo. Il programma consente di effettuare la modellazione del muro e le verifiche in lingua italiana e poi di produrre la relazione di calcolo in lingua francese o inglese.

Sono state implementate due nuove metodologie di calcolo per i tiranti, in aggiunta a quella presente Bustamante&Doix. La prima formulazione, quella di Schneebeli calcola la resistenza a estrazione del bulbo del tirante in base alle caratteristiche meccaniche del terreno (coesione e angolo d'attrito). Il secondo metodo consiste in un calcolo indiretto in base alla resistenza ricavata da schede tecniche di ancoranti particolari (malte o resine spiaciali). Si applica principalmente alle chiodature, più che ai tiranti tradizionali.

IS PT - IS Plinti

Nel programma per il calcolo delle fondazioni superficiali si può ora applicare la Norma CNR 10025/98 per i bicchieri. La Normativa precedente CNR 10025/84 rimane opzionale e selezionabile, l'utente può usare una o l'altra in alternativa. La Normativa più recente prevede dei meccanismi resistenti leggermente diversi e coinvolge diversi gruppi di armatura, ossia diverse zone di armatura. Nonostante le Norme siano abbastanza simili la versione più nuova è maggiormente severa.

IS PL - IS Palificate

In IS Palificate è stata creata una nuova funzionalità "Macro" per la progettazione geotecnica automatica con riferimento alla sola capacità portante verticale. Una volta definita la stratigrafia e scelta una tipologia di palo il programma ricerca in automatico la lunghezza minima ed il diametro in modo da soddisfare le verifiche a stato limite ultimo e a capacità portante. L'utilizzatore può assegnare diversi vincoli alla procedura, differenziati a seconda della tipologia di palo (trivellato, micropalo,...).


IS GP - IS GeoPendii

Nel programma per il calcolo della stabilità globale è ora possibile ruotare e ridimensionare la maglia dei centri senza dover aprire la voce di menu indicando le coordinate. Si potrà comunque essere precisi usando la griglia come riferimento.
Con la nuova funzione "lenza", inoltre, si può cambiare graficamente il raggio minimo e massimo delle potenziali superfici di scorrimento e vedere la modifica grafica immediatamente sul pendio, in modo da avere un riscontro delle modifiche effettuate, diminuendo così i tempi di input dei dati.

IS GeoFronti (IS GM - IS GeoMassi e IS GR - IS GeoRocce)

In entrambi i programmi è possibile verificare le barriere con riferimento allo stato limite SEL, oltre che MEL come già possibile. Per ciascuna barriera si può scegliere immediatamente il metodo di verifica. Nel programma è possibile impostare i coefficienti di sicurezza in accordo alla Norma UNI 11211-4 distintamente per SEL e MEL (precisione del rilievo, affidabilità della simulazione, valutazione del blocco di progetto). Le verifiche vengono eseguite con riferimento al livello energetico e all'altezza d'intercettazione sull'opera di protezione.


IS TP - IS TraveCAP

Nel programma per il calcolo delle travi in cemento armato precompresso è ora possibile assegnare il valore del coefficiente b che sia applica per valutare l'azione tagliante tra calcestruzzi gettati in tempi diversi (es. all'interfaccia tra la trave e la soletta).
Sono, inoltre, state fatte migliorie varie nella relazione di calcolo.
